產(chǎn)品簡(jiǎn)介
環(huán)氧樹(shù)脂膠泥是以環(huán)氧樹(shù)脂為主劑，配以固化劑等一系列助劑，經(jīng)混合固化后形成一種高強(qiáng)度、抗沖蝕、耐磨損、高粘結(jié)力的固結(jié)體，具有性能優(yōu)良，施工簡(jiǎn)便、快捷、無(wú)污染等特點(diǎn)，優(yōu)異的抗?jié)B、抗凍、耐鹽、耐堿、耐酸防腐蝕性能及修補(bǔ)加固補(bǔ)強(qiáng)性能。
產(chǎn)品優(yōu)點(diǎn)
1力學(xué)性能優(yōu)良，與混凝土粘結(jié)牢固，高強(qiáng)度具有補(bǔ)強(qiáng)、加固的作用。
2固結(jié)體具有高粘結(jié)力，高抗壓強(qiáng)度且不受結(jié)構(gòu)形狀制約。
3具有良好的柔韌性和抗沖擊性能，能夠抵抗外力引起的變形，降低體系產(chǎn)生的內(nèi)應(yīng)力，提高材料的適應(yīng)性能。
4熱膨脹系數(shù)與混凝土接近故不易從這些被粘結(jié)的基材上脫開(kāi)耐久性好。
5化學(xué)性能穩(wěn)定，耐腐耐候性好，具有抗?jié)B、抗凍、耐鹽、耐堿、耐弱酸腐蝕的性能，并與多種材料的粘結(jié)力很強(qiáng)。
適應(yīng)范圍
1用于水工建筑物過(guò)流面的抗沖磨損、抗氣蝕與抗凍融保護(hù)，以及破壞后的修復(fù)；
2用于混凝土建筑物的缺陷修補(bǔ)以及補(bǔ)強(qiáng)與加固處理；
3適用于建筑物的梁、柱、樁承臺(tái)等的裂縫、混凝土構(gòu)筑物表面的蜂窩、漏洞和露筋等的缺陷處理；
4適用于飛機(jī)跑道，公路、橋梁，隧道、車(chē)間等工程部位抗磨損及修補(bǔ)；
5適用于鋼結(jié)構(gòu)與混凝土的粘結(jié)，做耐磨地坪；粘鋼加固和粘碳纖維加固時(shí)做底層找平；
6用于化工、石油、工廠、碼頭等混凝土或金屬構(gòu)件抗酸堿鹽腐蝕的防護(hù)與修補(bǔ)，污水處理池、耐酸堿地面、FRP防腐等化工防腐蝕行業(yè)。
7適用于地下管道、水電站、壩基等接口的密封防腐及修補(bǔ)加固堵漏。
8用于粘接多種同質(zhì)或異質(zhì)材料，如金屬、木材、陶瓷、玻璃、玉石、石材等

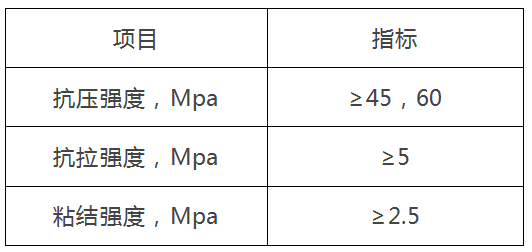

主要指標(biāo)
施工說(shuō)明
環(huán)氧膠泥配比為：環(huán)氧樹(shù)脂：固化劑：丙酮：環(huán)氧粉料=1：0.3：0.7：4.5
根據(jù)材料可施工時(shí)間估算需要配制的數(shù)量以避免超過(guò)時(shí)間而無(wú)法使用所造成的浪費(fèi)。拌合器具要及時(shí)清理干凈。25℃（環(huán)氧膠泥使用時(shí)間45-90分鐘，根據(jù)施工環(huán)境氣溫、通風(fēng)條件不同使用時(shí)間有所不同）批量使用前請(qǐng)先少量配料，根據(jù)施工時(shí)間及當(dāng)班用量調(diào)整配料。
施工前要做好襯砌基體的除銹、除油、除污工作.水泥基層的含水率不大于6%，并注意修整凹凸不平部位，并使之干燥.在用人工攪拌時(shí)，應(yīng)用方頭小號(hào)鐵釬，把按比例稱(chēng)好的材料充分?jǐn)嚭途鶆?，?yīng)有足夠的稠度和流動(dòng)性，并在規(guī)定時(shí)間內(nèi)用完.施工現(xiàn)場(chǎng)溫度應(yīng)介于15℃-33℃，相對(duì)濕度應(yīng)不大于75%,露天施工應(yīng)搭防雨防曬棚.在砌襯磚板時(shí)，膠泥應(yīng)飽滿(mǎn)，用橡皮錘震擊不平處使之平整.砌大磚時(shí)應(yīng)予支撐防止移位。注意 丙酮一定要按比例加入，不能多加！
產(chǎn)品固化溫度晝夜平均不低于15℃，相對(duì)濕度不大于75%。
注意事項(xiàng)
1基面應(yīng)干燥、堅(jiān)實(shí)，無(wú)油污雜物、無(wú)疏松、空鼓等現(xiàn)象。
2施工時(shí)應(yīng)保持施工環(huán)境空氣流通。
3固化劑量可視具體環(huán)境因素增減。
4施工完后，器具應(yīng)立即用丙酮清洗干凈。
5養(yǎng)護(hù)：完工7～14天后即可投入使用(養(yǎng)護(hù)時(shí)間決定于環(huán)境溫度、配制數(shù)量、涂抹厚度)。

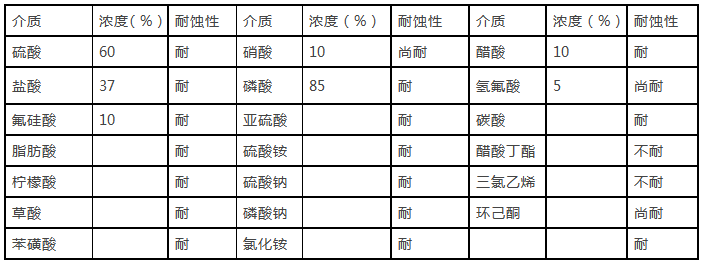

耐酸度表
